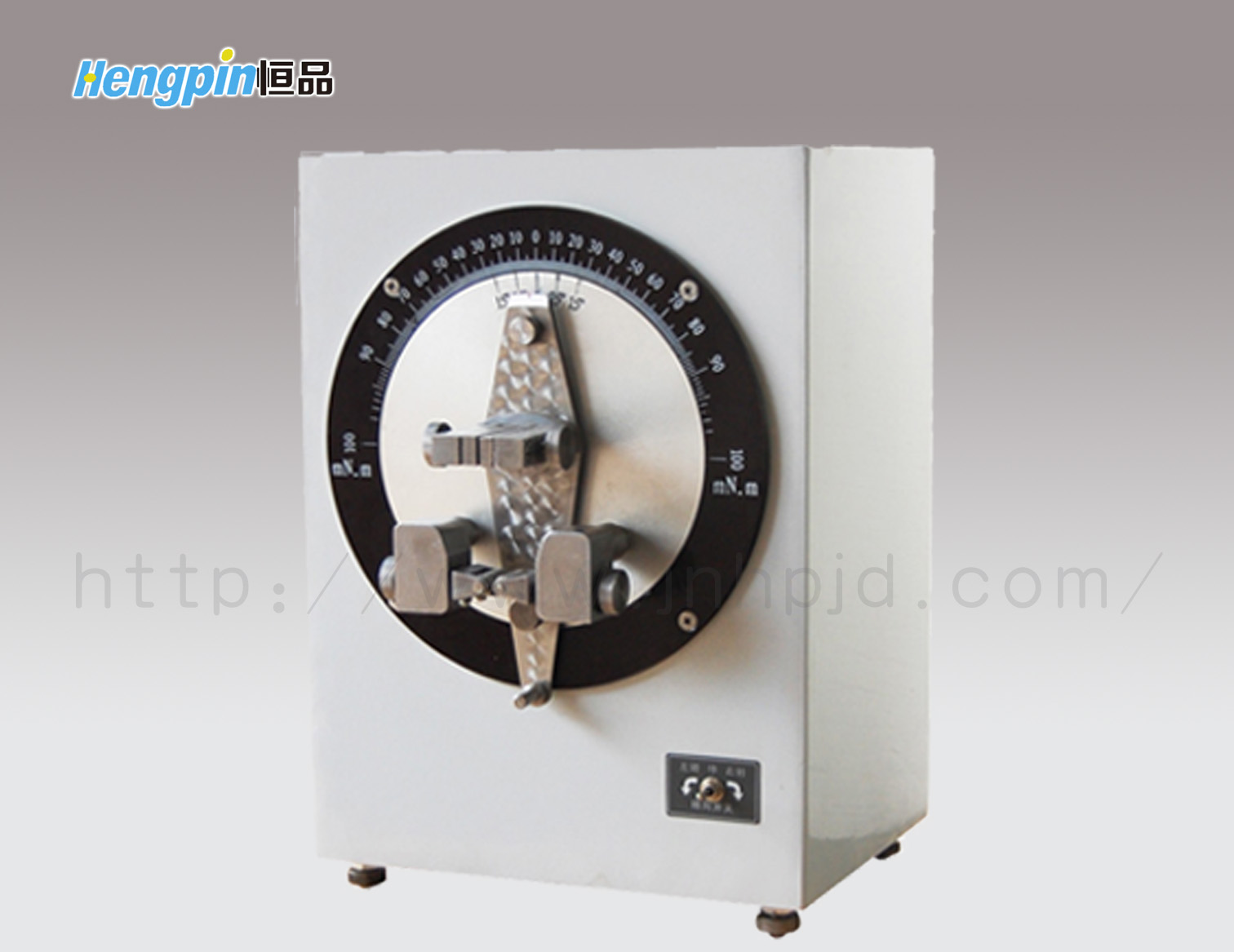

HP-TD500型 纸板挺度测定仪 （又称纸板挺度仪、纸张挺度仪、挺度仪） 是国际标准通用的泰伯尔（Taber）式挺度测定仪，仪器主要技术参数符合国家标准和国际标准的有关规定。挺度是衡量纸和纸板抗弯曲强度的指标，泰伯尔式挺度仪是测定此项指标的仪器，泰伯挺度属于静态弯曲强度指标。

产品特点：

1、泰伯挺度仪是根据力矩对转轴中心静态平衡原理设计。通过测量一端被夹住的试样被弯曲至给定角度时所需要的力或力矩，得到试样挺度值。试样的弯曲力是作用在一个不变的弯曲长度上的。
2、泰伯挺度仪是根据两点加荷法和力矩平衡原理设计的特殊试验装置。仪器由传动部分、测量部分和支承安装基座部分组合而成。
3、传动部分由电动机经中间传动链至角度盘，角度盘转动带动推纸架工作。
4、测量部分由力度盘、角度盘、菱形摆体、夹纸器、推纸架等件组成。电机驱动角度盘转动，角度盘上的推纸架与之一起转动，推纸架上的推纸小圆棍与试样接触将试样推移弯曲。试样夹持在夹纸器钳口中，而夹纸器安装在菱形摆动体上，在试样自身刚性作用下试样受力的同时菱形摆体亦受到力矩作用，在力矩作用下摆体被推转动，当摆体与角度盘相对转角达到15°（或7.5°）时停止，此时系统达到力矩平衡。角度盘零线将指示出被测试样的力矩值，以mN·m表示。



满足标准

1、《GB/T  2679·3    纸板挺度测定法》

2、《ISO   2493    纸和纸板挺度的测定》



技术参数：

仪器的测量范围为（1～500）mN·m，整个测量范围分为七档，各档分档重铊质量和力度盘分度值见下表:

注：1mN·m＝10cN·cm



主要技术指标:
