HP-WAW-B微机控制电液伺服万能试验机

所属分类:电子拉力机、万能试验机
点击次数:5909次

订购热线:
手机:15318823307(微信同号)
固话:0531-85809007
济南恒品机电有限公司
产品详情
主要用途
HP-WAW-B微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

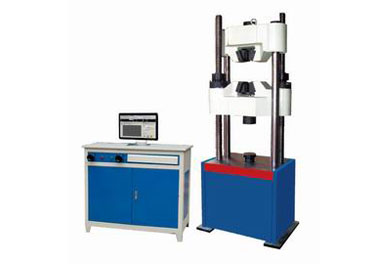

   本机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成,油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方,压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用链条传动。计算机全自动闭环控制高性能电液比例伺服阀来完成对各种材料的拉伸、压缩、弯曲等试验。试验完成以后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。

HP-WAW-B微机控制电液伺服万能试验机功能介绍:
1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内,使试样夹持更加可靠,杜绝了因钳口座浅而呈喇叭状变形损坏的可能,大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入,致使钳口座斜面划伤的现象,使夹持过程更顺滑,加成更牢靠。
3、具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器等多种控制方式,各种控制方式在实验过程中可任意平滑切换。
4、测控软件基于中文windowsXP操作系统平台,具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试需要。对于相同条件的试样一次输入批量自动生成,还可制作条件模板。
5、试验自动完成后试样信息、试验数据、试验曲线等自动储存。
6、根据试验力大小或材料变形大小自动切换到适当量程,以确保试验数据测量的准确性。
7、试验数据(试验力、位移、变形)加载状态和试验曲线随试验过程动态实时屏幕显示。
8、根据实际需要可选择应力-应变、力-位移、力-时间、位移-时间等曲线上找到试验结果的相关对应点。
9、用户可根据实际需求任意编辑标准文本报表格式或EXCEL文本报表格式
10、当负荷超过满量程的2%-5%时自动过载保护停机
11、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录
12、软件预留数据库接口,方便于实验室间局域联网,便于实验数据管理。

HP-WAW-B微机控制电液伺服万能试验机技术参数:
产品型号
HP-WAW-100B
HP-WAW-300B
HP-WAW-600B
HP-WAW-1000B
主机结构形式
双立柱双丝杠油缸下置式结构
最大试验力
100 kN
300 kN
600 kN
1000 kN
试验机级别
1级/0.5级
试验力测量范围
2%-100%FS
试验力示值相对误差
≦示值的±1%
力分辨率
1/300000
变形测量装置
电子式引伸计
变形示值
相对误差
≦示值的±0.5%
位移测量装置
光电编码器
位移示值
相对误差
≦示值的±1%/±0.5%
位移分辨力
0.01mm
活塞最大移动速度
0.2-70(mm/min)无极调速
横梁调整速度
120(mm/min)
活塞最大行程
250mm
控制方式
三闭环控制和编程控制
有效拉伸空间
650mm
有效压缩空间
550mm
立柱间距
540mm
540mm
540
650mm
夹紧方式
液压自动夹紧
圆试样夹持直径
φ6-φ26mm
φ6-φ26mm
φ13-φ40mm
φ13-φ40mm
扁试样夹持厚度
0-15mm
0-15mm
0-15mm
0-30mm
扁试样夹持宽度
70mm
70mm
75mm
75mm
上下压盘尺寸
204*204mm
弯曲支辊间距
600 mm
弯曲支辊宽度
140mm
安全保护装置
机械限位保护和软件过载保护
主机外形尺寸(mm)
810×560×2050
810×560×2050
830×580×2150
1060×660×2450
主机电源
0.55KW
0.55KW
0.55KW
0.75KW
油源控制柜外形尺寸(mm)
960×630×900
960×630×900
960×630×900
960×630×900
控制柜电源
1.5 KW
1.5
1.5
1.5
主机机重量
1500kg
1800kg
2100kg
2800kg
