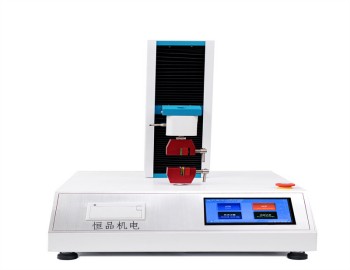

HP-DL单臂电子拉力试验机(触摸屏控制,打印)

所属分类:电子拉力机、万能试验机
点击次数:19668次

订购热线:
手机:15318823307(微信同号)
固话:0531-85809007
济南恒品机电有限公司
产品详情

产品名称:电子拉力试验机

应用行业 纸张、薄膜、塑料橡胶 塑料颗粒 防水卷材、防水涂料、高分子防水材料、塑料薄膜、复合材料、

软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、组合盖、金属箔、隔膜、

背板材料、无纺布、编织袋、、电线电缆、网绳等类产品

检测项目:拉力 抗拉强度 伸长率 撕裂 剥离 热封强度 粘合、穿刺力、开启力、低速解卷力、拨开力等

符合标准:

GB 8808、GB 13022、GB 1040、GB 4850、GB 7753、GB 7754、GB 453、

GB/T 17200、GB/T 16578、GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、ASTM E4、

ASTM D828、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、ISO 37、

JIS P8113、QB/T 2358、QB/T 1130

一、主要用途:

   该系列拉力试验机适用于薄膜、纸张、塑料、橡胶、复合材料、胶带、药包材、塑料片材、纸张、铝箔、

锡箔、铜箔、金属等材料的拉伸强度、伸长率、撕裂,剥离、热封强度等试验,具有试验力数字显示,试验

速度连续可调,试样拉断自动停机,峰值保持等功能。

二、功能特点:

1、采用高精度、全数字调速系统及精密减速机,驱动精密丝杠副进行试验,实现试验速度的大范围调节,试

验过程噪音低、运行平稳。

2、万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很

好的消除了不规则试样对传感器的影响。
3、触摸键操作方式,液晶显示器实时显示。显示界面可显示试验方法选择界面、试验参数选择界面、试验操作

及结果显示界面和曲线显示界面,方便快捷。
4、可实现试样装夹时横梁快慢升降调整,具有过流、过压、过载等保护装置。。
5、选配微机控制型(加装微机控制软件),可外接微机实现试验过程的控制及数据的存储、打印。

三、技术指标:

1、      型:    单臂(液晶显示)

2、 最大试验力:    100N  200N 500N 1000N 2000N 5000N(可选)

3、 方式:    全中文菜单操作

4、 围:   最大试验力的0.5%—100%

5、 别:   1级

6、 试验力准确度:  优于示值的±1%

7、     力:   最小分辨力0. 001N

8、 量:   分辨率为0.01mm

9、 变形准确度:    优于±1%

10、液晶显示内容: 试验力、位移、峰值、运行状态、运行速度等

11、无 级 调 速:   采用数字直流电机及控制系统

12、试验空间调整机构:数字电机,同步带传动

13、调 速 范 围:   1mm/min~~1000 mm/min

14、试 验 行 程:   600mm(可根据客户需求定制1000mm)

15、拉 伸 空 间:   600mm(可根据客户需求定制1000mm)

16、压 缩 空 间:   600mm(可根据客户需求定制1000mm)

17、主 机 尺 寸:   540*280*1450mm

18、外       观:   符合国家GB/T2611标准

19、成  套   性:   符合标准要求

20、试验保护功能:  过载保护

21、安全保护装置:  限位开关

22、供 电 电 源:   200V  50Hz

23、重       量:   约120Kg

24、工 作 环 境:   室温~45℃,湿度20%~80%

四、主要功能及特点:

1、调速系统:采用伺服电机和减速机,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达

1~1000mm/min。

2、传动机构:传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率高。

3、附具连接:万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另

一方面很好的消除了不规则试样对传感器的影响。

4、操作系统:触摸健操作方式,液晶显示器实时显示,全中文操作,克服了老式数码管显示容易发生故障的难

题,并且美观大方、方便快捷。

5、自动标定:系统可自动实现示值准确度的标定.

6、自动显示:在整个试验过程中,液晶实时显示试验力、位移、峰值、运行状态、运行速度等。

7、自动控制:试验参数输入完毕,可自动完成试验过程。

8、试样判断:试样断裂后,移动横梁自动停止移动。

9、限位保护:具有机械和程控两级限位保护功能。

10、特殊附具:除配有标准拉伸或压缩附具外,也可根据用户需要

配备特殊附具。

五、系统基本配置:

1、试验机主机(单臂)                                    1台

2、电机                                                1个

3、减速系统                                            1套

4、负荷传感器                                          1只

5、精密丝杠副                                          1套

6、限位开关                                             1套

7、液晶操作显示器                                           1个

8、拉伸夹具                                            1套

9、电源连接线                                            1套

10、技术资料:包括:使用说明书  合格证、装箱单
